简易光源跟踪系统设计
admin 于 2013年06月10日 发表在 嵌入式开发笔记
本作品设计主要由控制器,光电采集模块和电机控制等几个部分构成。
设计采用一个光电三极管3DU33、两个普通步进电机和LM393比较器为框架,来搭建一个简易光源跟踪系统。
整个系统是以80C52单片机为控制核心,光束打到光电检测器件(光电三极管3DU33),会产生相应的电压值,依据电压随光强变化而改变的原理,通过单片机判断电压值,从而控制电机相应动作。

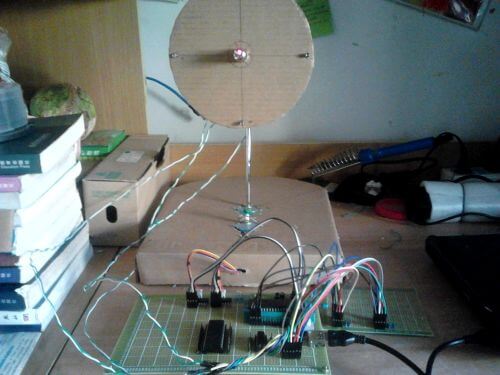

实物照片:
源码:(点击下载附件)
#include"reg52.h" sbit F1 = P1^0; sbit F2 = P1^1; sbit F3 = P1^2; sbit F4 = P1^3; sbit K1 = P2^0; sbit K2 = P2^1; sbit K3 = P2^2; sbit K4 = P2^3; unsigned char code FFW[8]= {0xfe,0xfc,0xfd,0xf9,0xfb,0xf3,0xf7,0xf6}; //反转 unsigned char code FFZ[8]= {0xf6,0xf7,0xf3,0xfb,0xf9,0xfd,0xfc,0xfe}; //正转 void delay(unsigned int t); void motor_ffw() { unsigned char i; unsigned int j; for(j=0; j<12; j++) //转1*n圈 { for (i=0; i<8; i++) //一个周期转30度 { if(K1==1) P1 = FFZ[i]&0x1f; //取数据 if(K2==1) P1 = FFW[i]&0x1f; if(K3==1) P0 = FFZ[i]&0x1f; //取数据 if(K4==1) P0 = FFW[i]&0x1f; delay(12); //调节转速 } } } /****************************************************** * * 延时程序 * ********************************************************/ void delay(unsigned int t) { unsigned int k; while(t--) { for(k=0; k<100; k++) { } } } main() { while(1) { motor_ffw(); } }
